CST Studio Suite et OPERA

INTRODUCTION

CST STUDIO SUITE propose un large panel d’outil d’analyse des systèmes électromagnétiques. Il permet à l’ingénieur électromécanicien d’effectuer des simulations de systèmes complexes avec une précision inégalée.

Afin de pouvoir répondre à toutes les demandes de simulation concernant le domaine de l’électromagnétisme, CST possède plus d’une dizaine de solveurs numériques.



Ces solveurs sont tous adaptés à un domaine en particulier : on retrouve notamment des solveurs temporels et fréquentiels pour ce qui concerne les hautes et basses fréquences, un solveur intégral et asymptotique pour tout ce qui traite des larges structures.



On retrouve enfin d’autres solveurs comme des solveurs multi physiques (thermique et fluidique) ainsi qu’un solveur statique.



L’interfaçage entre plusieurs d’entre eux est possible et fait partie de notre panel de compétence.

En tant que partenaire accrédité et certifié par Dassault Systèmes, DPS est revendeur en France de la solution logicielle CST Studio Suite.

APPLICATIONS

CST STUDIO SUITE propose un nombre important d'applications, sur un spectre de fréquence extrêmement large. En voici quelques exemples.

Aéronautique et Spatial

CST propose des solveurs permettant des simulations rapides et précises pour le domaine aérospatiale notamment pour les études d’interférence entre les différentes antennes d’un système pour éviter les perturbations.Un blindage est indispensable sur certains équipements pour garantir l’immunité aux influences néfastes extérieures.


CST est également particulièrement adaptée pour étudier les radars en proposant des sources à particules chargées (magnétrons).
Enfin, pour assurer la sécurité des passagers, CST permet de faire des simulations de foudre sur la coque d’un avion par exemple.

High Tech

La haute technologie est l'une des zones les plus en vogue de nos jours. Les simulations électromagnétiques sont indispensables pour cette application.

  • Les téléphones mobiles en est un bon exemple. La simulation aide à comprendre comment les champs électromagnétiques sont transmis et comment ils pénètrent dans notre tête.

  • L'interférence des différents composants d'un téléphone mobile constitue également un très grand domaine d'application.

  • Enfin et surtout, les dispositifs et composants électroniques flexibles constituent un domaine en pleine croissance, en particulier avec l’apparition d’appareils portables, tels que les montres intelligentes ou les dispositifs de communication intégrés aux vêtements.

Automobile

​Les phénomènes électromagnétiques sont présents à plusieurs niveaux dans un véhicule.

La simulation de ces phénomènes est donc indispensable notamment pour :

  • Le câblage : étude la manière dont les courants d’une partie du câble sont transmis dans tout le véhicule

  • V2V communication : analyser la vague EM, telle qu'elle est transmise d’une voiture à l’autre

  • La recharge : étude ’échange entre les deux bobines pour permettre une bonne recharge

  • La conception d’antenne : téléphone (GSM 900Mhz, 1.9 GHZ), GPS (1.58 GHz), Radio (2.3 GHz)

Sciences du vivant

La simulation est utilisée dans la conception de dispositifs d'imagerie, de diagnostic et de traitement.

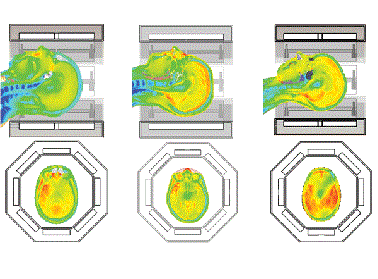

Par exemple pour évaluer la sécurité du personnel et du patient dans un appareil IRM ou concevoir de nouveaux appareils améliorés.


Enfin, la simulation avec CST aide à évaluer la sécurité (d'un point de vue EM) de différents implants tels que les implants de hanche, les valves cardiaques ou les prothèses auditives.

Please reload


OPERA - Simulation Electromagnétique Basse Fréquence

La solution de simulation Opera est une suite logicielle d'analyse par éléments finis qui permet aux utilisateurs d'effectuer des simulations de systèmes électromagnétiques (EM) et électromécaniques en 2D et en 3D. Opera complète le portefeuille SIMULIA EM existant grâce à ses performances en matière de simulation basse fréquence, très utiles pour la conception d'aimants, de moteurs électriques et d'autres machines électriques.

Opera comprend des environnements de pré-traitement et de post-traitement dédiés en 2D et en 3D pour la définition de problèmes et l'analyse des résultats. L'interface utilisateur graphique donne accès à des fonctionnalités spécialement conçues pour la conception électromagnétique et multiphysique. Les actions effectuées régulièrement peuvent être programmées dans des fichiers de macro paramétrés.

Grâce à sa flexibilité qui lui permet de s'adapter aux exigences utilisateur, Opera trouve des applications dans de nombreux secteurs d'activité. La précision d'Opera est essentielle à l'homogénéité de champ des millions de pièces utilisées dans les dispositifs médicaux ou les accélérateurs de particules. Les procédures avancées de solution et de modélisation de matériaux favorisent l'étude détaillée des appareils comprenant des aimants permanents ou des bobines supraconductrices. Enfin, les interfaces propres aux applications guident les utilisateurs au fil des tâches complexes de simulation et d'optimisation des moteurs, générateurs et transformateurs aux performances et à l'efficacité haut de gamme.

OPERA - Simulation Electromagnétique Basse Fréquence

Opera 2020 peut désormais être connecté à la plate-forme 3DEXPERIENCE via une connexion POWER'BY. Pour les utilisateurs qui disposent de composants de plate-forme pré-installés, un bouton supplémentaire pour POWER'BY s'active dans la barre d'outils du gestionnaire d'Opera. Les utilisateurs sont ainsi en mesure d'extraire et d'archiver des fichiers et des résultats Opera à partir de la plate-forme, afin de les partager avec les membres d'équipe qui y sont connectés.
