Dymola et Modelica

Multi-ingénierie



Dymola® possède des capacités uniques pour la modélisation et la simulation de systèmes multi-physiques complexes.

 Des bibliothèques de composants dans de nombreux domaines d'ingénierie sont disponibles regroupant notamment des composants pour la mécanique, l'électricité, le contrôle, le thermique, le pneumatique, l'hydraulique, la thermodynamique, etc.

Exemple : Detailed Vehicle

  • Vehicle dynamics (3-dim mechanics)

  • Drive trains (1-dim mechanics)

  • Hydraulics

  • Combustion

  • Air conditioning

  • Electronic systems

  • Electrical machines

  • Hierarchical state machines

  • Control

Modélisation Intuitive



La modélisation de systèmes complexes n’est plus un soucis dans Dymola.

Grace à son interface graphique, il est facile de créer un modèle en déposant des composants et en les reliant entre eux. Chaque modèle de composant représente un composant physique et chaque connexions représente un lien physique entre ces composants.

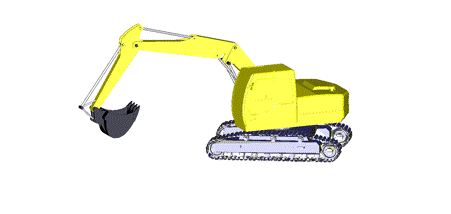

Toujours dans Dymola, une partie simulation permet le paramétrage de la simulation et le post-traitement. L’évolution des variable est rapidement visualisée et des animations 3D sont générées.

Basé sur le langage Modelica

Dymola® est basé sur le langage de modélisation Modelica, langage moderne et expressif décrivant parfaitement les systèmes dynamique. Une attention particulière a été placée sur la réutilisation des modèles et des connaissances, indépendamment de l’application et du domaine. L’association Modelica à l’origine de ce langage de modélisation garantit une indépendance profitable à l’utilisateur.

Langage de modélisation Modelica

  • Non-propriétaire

  • Indépendant du domaine et de l’éditeur

  • Supporté par de nombreux outils

Capture des connaissances

  • Environnement de travail basé sur des templates

  • Modelica Standard Library (MSL) OpenSource



Equations et connections

  • Modélisation accausale

  • Orientée objet

  • Basée sur les équations de la physique



Facilité pour introduire de nouveaux composants

  • From Scratch ou En utilisant les template disponible

  • Pour correspondre à chaque besoins et spécifications



Ouvert et Flexible



Dymola est également ouvert aux autres environnement grâce à ses nombreuses interfaces et à sa forte compatibilité avec le standard d’échange FMI (Functional Mockup Interface).

On peut notamment citer des interfaces Python, Java et JavaScript qui vous permettront de facilement intégrer les modèles Dymola dans un processus de développement de produit complet.

Une interface native avec Simulink est également proposée pour intégrer les modèles Dymola dans l’environnement Simulink.

Funcitonal Mockup Interface (FMI)

FMI est une norme industrielle qui permet de combiner les code de simulation de plusieurs outils.

Développé dans le cadre d’un projet Modelica, la spécification fournit un format d’échange bien défini pour le code ainsi que les données et documents associés.

FMI est pris en charge par un grand nombre d’outils dont la liste est disponible sur le site fmi-standard.org



La spécification FMI définit deux formats d’échanges :



  • FMI pour model exchange définit l'interface des codes de simulation qui doivent être combinés avec un solveur central commun. Cela garantit une solution numérique uniforme et un contrôle d'erreur centralisé.

  • FMI pour la co-simulation définit l'interface des codes avec des solveurs numériques intégrés, telle qu'utilisée par l'outil de génération. Cette approche permet d'intégrer des solveurs dédiés à l'application

Interface Simulink



Dymola prend en charge l'export de modèle sous forme de S-function pour une intégration directe dans l'environnement Simulink.



Python, Java, JavaScript



Dymola permet de générer des scripts pour automatiser les taches courantes comme le post-traitement. Les paramètres d’un modèle peuvent être définis et les résultats de simulation lus grâce à des bibliothèques spécifiques.

Dymola Portefolio:

  • Battery Library

  • Brushless DC Drives Library

  • ClaRA Plus Library

  • Cooling Library

  • Electrified Power Train Library

  • Flexible Bodies Library

  • Thermal Systems Library

  • Wind Power Library

  • VeSyMA Library

  • VeSyMA Engines Library

  • VeSyMA Powertrain Library

  • VeSyMA Suspensions Library

  • Flight Dynamics Library

  • Fluid Dynamic Library

  • Fluid Power Library

  • Human Comfort Library

  • HVAC Library

  • Hydrogen Library

Automotive

  • VeSyMA

  • VeSyMA Engines

  • VeSyMA PowerTrain

  • VeSyMA Suspensions

  • Battery

  • Brushless DC Drives

  • Electrified PowerTrains

  • Flexible Bodies

  • Cooling

  • Thermal Systems

  • Human Confort

  • FluidPower

  • Pneumatic Systems

  • HVAC

​​​

Aerospace & Defense

  • Thermal Systems

  • Human Comfort

  • Flight Dynamics

  • FluidPower

  • Brushless DC Drives

  • Electrified PowerTrains

  • Flexible Bodies

  • Electric Power System

  • HVAC

Energy & Process

  • ClaRa Plus

  • HVAC

  • Human Comfort

  • Thermal Systems

Industrial Equipment

  • Flexible Bodies

  • FluidPower

  • Pneumatic Systems

  • Brushless DC Drives

  • Electrified PowerTrains

  • Thermal Systems

  • Cooling

  • WindPower
